KOSTEAN TILAN ELEMENTTI
Osta erikseen elementit kosteisiin tiloihin
0,00 €
Kokonaishinta:
0,00 €
Käyttötarkoitus
Useita käyttökohteita sisärakentamisen tiloissa kuten kodinhoitohuone, liike-ja edustustilat, wc, kylpyhuonemoduulit, pesuhuone, hytit ja kohteet, joissa tilasuunnittelu on parhaalla mahdollisella tasolla. Soveltuu parhaiten uudisrakentamiseen sekä myös korjausrakentamiseen.
Rakenne

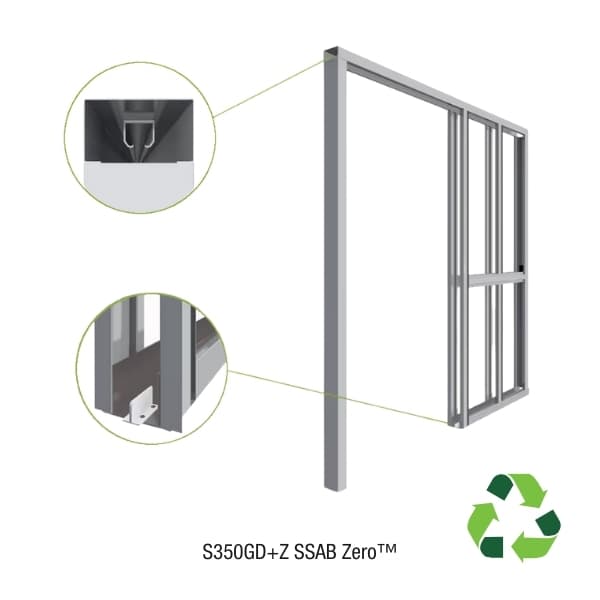

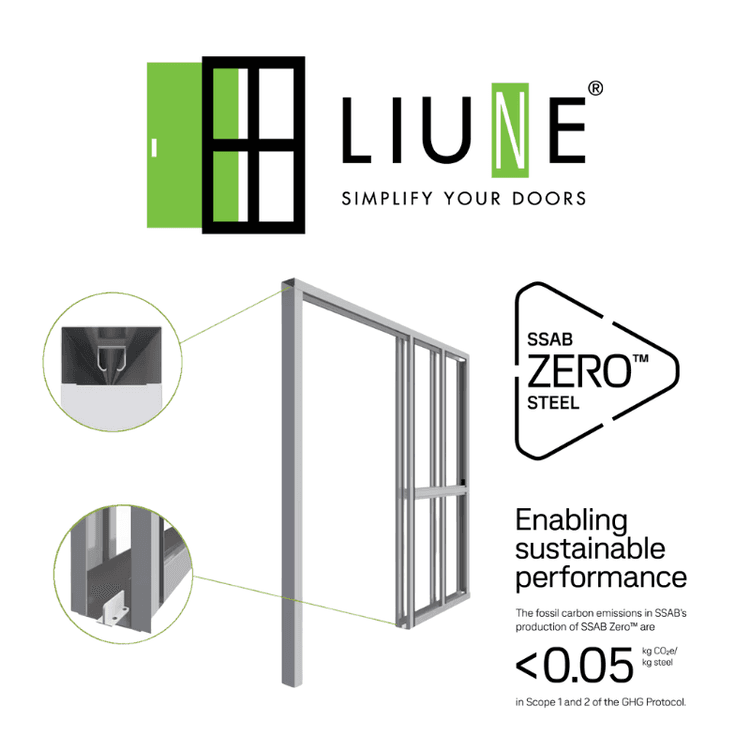

Elementti on valmistettu lujasta teräsohutlevystä. Materiaali S350GD+Z. Elementti on tehtaalla hitsaamalla kasattu väliseinärakenne. Elementti valmistetaan CE-merkityistä teräsprofiileista.
Elementin seinämäsyvyys
66 mm ja levytyksen kanssa 92 mm
95 mm ja levytetty rakenne 121 mm
120 mm ja levytetty rakenne 146 mm
Oviaukko levytyksessä
647-1347 mm yksilehtiset ovielementit ja pariovielementit leveys 1434-2034 mm. Verkkokaupassa tunnistat pariovet leveyksistä, eli "Vapaa aukko" on esim. 1234 mm, 1434 mm,1834 mm ja yksilehtiset 810 mm, 910 mm jne.
Oven korkeus
Oven korkeudet elementissä ovat 2100 mm, 2300 mm, 2400 mm, 2500 mm, 2600 mm.
Oven paksuudet
66 mm rungossa 8, 25-32 mm
95 mm rungossa 8, 25-40 mm
120 mm rungossa 8, 25-60 mm
Ääneneristävyys
Liunen rakenteiden testit on tehnyt Helimäki Akustikot Oy.
Sähkövedot
Kaikissa elementeissä on vakiona paikat sähkövedoille. Sähkörasioiden paikat elementissä on oven vieressä. Oven ollessa 40mm 95mm:n rungossa on mahdollista vain pintarasiat, 120mm:n rungossa on mahdollista matalat sähkörasiat.
Putkivedot
Liunen kostean tilan elementtiin mahtuu myös putkivedot kun on kyse 120mm rungosta. Yleisin kostean tilan elementti on 95 mm runkosyvyys.
Ovien toiminta
Elementissä on oven lukitusmekanismin vastapala asennettuna. Kaikki liukuovet liukuvat kokonaan Liunen elementin taskuun ja ovessa on lukitusmekanismi. Kun ovessa on ulkoneva vedin vie se vapaasta kulkuaukosta noin 100 mm. Ovien ohjauskisko on elementin alaprofiilissa valmiiksi asennettuna.
Ovet ja karmit tilataan erikseen tai voit tilata valmiin ovikokonaisuuden täältä.
Kynnys ja elementin asennustaso
Liunessa ei ole kynnystä, vaan kulku on esteetön. Elementin alaprofiilin taso asennetaan valmiin lattiapinnan tasoon. Voit ostaa valmiit orgaanittomat asennuspalat erikseen laatta -tai parkettiasennukseen.
Varustelu
Ripustusmekanismeillä on valmis paikka elementin kantavissa profiileissa. Työmaalla tehdään vain väliseinäasennus, sillä Liunen tuotteet on kasattu jo tehtaalla yhteen tai kahteen osaan. Kostean tilan elementissä on kouru elementin alaprofiiliissa, joka suojaa ja ohjaa mahdolliseen tiivistyneen kosteuden virtauksen.
Elementissä on myös asennusaikaisia suojia, jotka poistetaan vasta oviasennuksen yhteydessä.
Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.
Lisätietoa elementeistä täältä.
Miten verkkokauppa toimii? Tilausohjeet täältä.
Toimitussisältö
- Liunen elementti valitulle ovityypille
- Ruuvit kipsilevylle ja karmeille
- Lisätilauksesta elementin korotuspalat lattiamateriaalin mukaan
ESITTEET
Liune Door -esite PDF
EPD-ympäristöseloste
Ohje verkkokauppatilaukseen
Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.
OHJEET
Liune Door asukasohje PDF
Liune Door tuoteohje PDF
Liune Door asennusohje yksilehtinen ovi, elementti ja karmit PDF
AUTOMAATIO
- Tuoteohje PDF
PARIOVET
- Asennusohje PDF
SÄHKÖVEDOT
- Asennusohje PDF
SANEERAUSELEMENTTI
- Vastakarmillinen saneerauselementti PDF
- Saneerauselementti ilman vastakarmia PDF
Kaikki Aulis Lundell Oy:n esitteet löydät täältä.
Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä.
Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.
Mukavia suunnitteluhetkiä Liune -objektien parissa!
Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400
Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.
LIUNE CAD -piirroskirjasto DWG
Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.
Liune dynamic block library 2022.dwg (13.5Mt)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -kirjasto mittapiirroksilla
LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB
Uusi Liunen ArchiCAD-objekti 1/2023
Käyttäjän opas GDL Liune kirjastolle.pdf
LIUNE VXZ -tiedostot (Vertex)
Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.
LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Ohjeistus BIM objekteille Autodesk RFA tiedostot
Ovien pintarakenteet Revit:iin
Pintojen esikatselu:
Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB
RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 vuoden takuu elementille
Liunen elementti on osa valmista väliseinärunkoa ja se toimitetaan kohteeseen kasattuna yhdessä tai kahdessa osassa. Kostean tilan elementissä on kouru elementin alaprofiiliissa, joka suojaa ja ohjaa mahdollisen tiivistyneen kosteuden virtauksen.
