Käyttötarkoitus

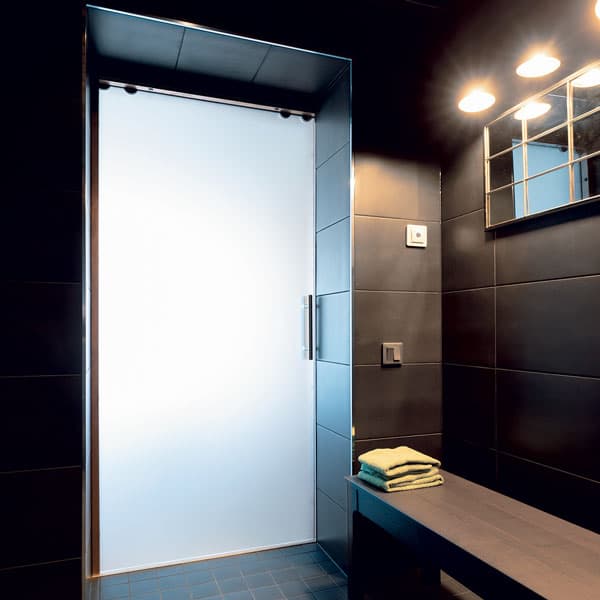

Useita käyttökohteita asunnoissa kuten olohuone, keittiö, makuuhuone, vaatehuone, keittokomerot, kodinhoitohuone, lastenhuone, kotitoimisto. Uudisrakentamisen ja korjausrakentamisen kohteisiin. Lasiovi soveltuu hyvin myös kosteisiin tiloihin.

Rakenne
8 mm paksu karkaistu turvalasi, RakMK F2 2001 määräysten mukainen.

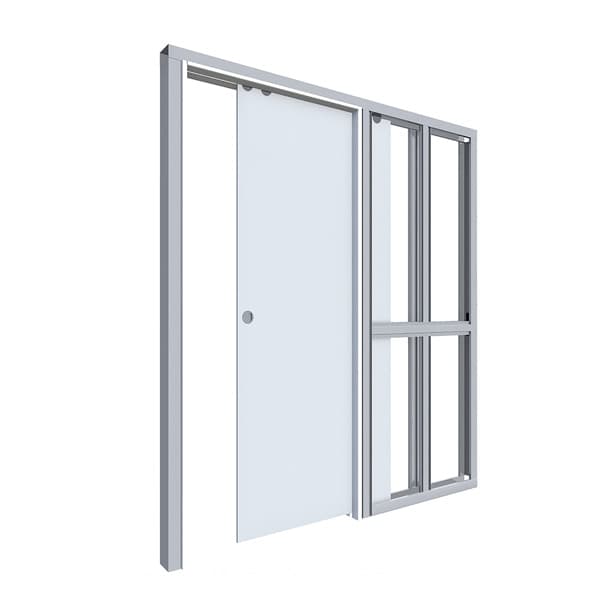

Elementti on rakenneterästä, Ja rakenne on tehtaalla hitsattu. Elementti valmistetaan CE-merkityistä teräsprofiileista.

Oven leveys
710-1210 mm yksilehtiset ovet ja pariovien leveys 1234-2234 mm. Verkkokaupassa tunnistat pariovet leveyksistä, eli "Vapaa aukko" on esim.  1234 mm, 1434 mm tai 1834 mm.

Oven korkeus
AIKA ovet ovat 2100 tai 2300mm korkeita.

Seinän syvyys
Seinämän syvyys 92 mm kun runko on 66 mm, 121 mm kun runko on 95 mm ja 146 mm seinämäsyvyys 120 mm:n rungossa.

Ääneneristävyys
LIUNE AIKA -ovi Rw 17 dB. Testit Sitowise Oy.

Lisää Liune-ovien äänieristyksestä täältä.

Sähkövedot
Elementin rungossa on vakiona paikat sähkövedoille kaikissa runkosyvyyksissä. Tarkemmat tiedot alla olevasta taulukosta liittyen kytkimien ja pistorasioiden ominaisuuksiin. Sähkörasiat on sijoitettavissa oven viereen elementissä.

Oven pinta

Heloitus
Vetimet valittavissa kohteen mukaan. Rullastot eli laakerirullat ripustetaan elementin liukukiskoon ja kannakkeet kiinnitetään oveen.

Karmi
Ovissa on vakiona valkoiset (NCS S 0502-Y) karmilistat, muut värisävyt saatavana tilauksesta. Vakiokarmisyvyys 92 mm 66 mm:n rungossa ja 121 mm 95 mm:n rungossa. Liune karmien mukana tulevat myös karmitulpat.

Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.

Tiivistys
Ovitoimituksen mukana tulee valkoinen soft -tiivistenauha pehmentämään oven ääntä sulkeutuessa. Liune ovissa on hyvä ääneneristävyys.

Varustelu

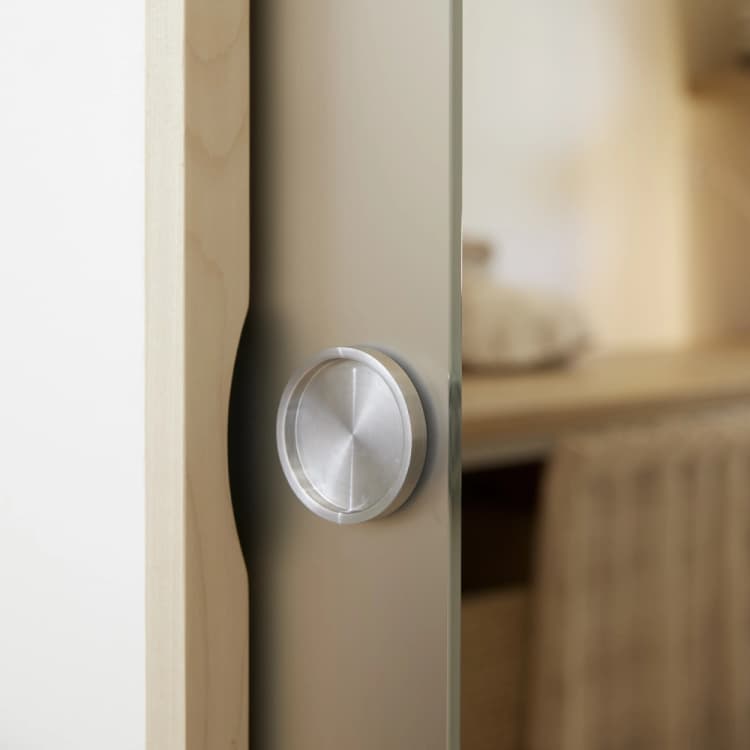

Ripustusmekanismit on kiinnitettynä jo elementtiin ja oveen. Työmaalla tehdään vain asennus, sillä tuotteet on kasattu jo tehtaalla. Ovi lukkiutuu kokonaan seinän sisään upotetulla vetimellä. Ulkoneva vedin tai lukko vievät vapaasta kulkuaukosta noin 100 mm, joten tämä kannattaa huomioida oven leveyttä valitessa. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja.

Suosittelemme lasiliukuovelle hidastinta. Se tuo huomattavasti lisää käyttömukavuutta ja turvallisuutta, koska se pehmentää oven sulkeutumista. Hidastimen pystyt tilaamaan verkkokaupan lisätarvikkeista tai ovikokonaisuuden lisävalikosta.

Mikäli haluat, että pariovesi aukeavat yhtäaikaisesti, lisää tilaukseesi parioven synkronointi.

Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.

Käsittele lasista ovea varovasti.

Lasiovi on karkaistua turvalasia, joka kestää elementtiin asennettuna suuria kuormia ja iskuja lasin tason suuntaisesti. Asentaessasi lasiovea pidä huolta, että lasin reuna ei kosketa kovaan lattia- tai seinäpintaan. Lasia ei saa koskaan käsitellä huolimattomasti ja varomattomasti.  Reunat ovat lasin arin kohta. Jos lasiin tai lasin reunaan kohdistuu terävä isku, se särkyy pieniksi muruiksi.

Jos lasin reunaan tulee särö, lasia ei saa käyttää, sillä lasin rikkoutumisriski on ilmeinen asennuksen aikana ja sen jälkeen. Suomen Tasolasiyhdistyksen sääntöjen mukaan lasin valmistaja tai jatkojalostaja ei ole vastuussa lasirikoista, jotka tapahtuvat lasia asennettaessa tai sen jälkeen.

Lasin säilytys kuljetustelineessä asennukseen saakka.

Toimitussisältö

• Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
• Ovi (vedin ja kiinnikkeet kiinnitettyinä)
• Karmit oviaukolle (määrämittaiset)
• Ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja

Mitat

ESITTEET JA ASENNUSOHJEET

Liune Door -esitteen löydät täältä.

Liune Door -asennusohjeet löydät täältä.

Aulis Lundell -esitteet löydät täältä.

Ohje verkkokauppatilaukseen

Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.

EPD-ympäristöseloste

LIUNE -SUUNNITTELUTYÖKALUT

Liunen suunnittelun työkalut yhteistyössä ProdLib kanssa. Suunnittelutyötä helpottavat Liunen rakenteiden CAD-kuvat (dwg), pdf-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti sekä Revit -työkalut.

Mukavia suunnitteluhetkiä Liune -työkalujen parissa!
