Tähti | D8 Lasipeiliovi
1-4 aukkoinen liukuovikokonaisuus, jossa valoaukot karkaistua turvalasia.
0,00 €
Kokonaishinta:
0,00 €
Käyttötarkoitus
Useita käyttökohteita asunnoissa; olohuone, keittiö, makuuhuone, vaatehuone, keittokomerot, kodinhoitohuone, lastenhuone, eteiset ja käytävät sekä kotitoimisto. Uudisrakennukseen ja korjausrakentamisen kohteisiin.
Rakenne
Oven kehykset on valkoiseksi maalattua massiivista mdf -materiaalia ja valoaukot ovat lasia. Ovilevyn paksuus on 32 mm. Kehykseen voit itse sommitella haluamasi määrän peilejä. Toimitukseen kuuluvan asennussarjan avulla oveen saa yhdestä neljään peiliä.

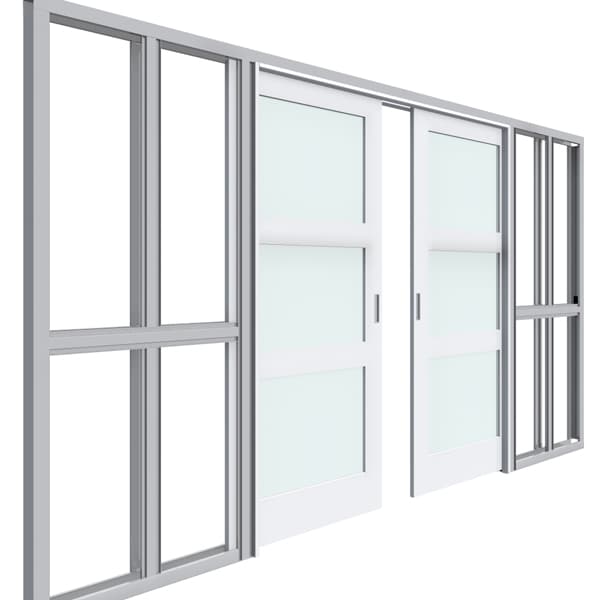

Elementti on rakenneterästä, ja rakenne on tehtaalla hitsattu. Elementti valmistetaan CE-merkityistä teräsprofiileista.
Oven leveys
710-1210 mm yksilehtiset ovet ja pariovien leveys 1234-2034 mm. Verkkokaupassa tunnistat pariovet leveyksistä, eli "Vapaa aukko" on esim. 1234 mm, 1434 mm tai 1834 mm.
Oven korkeus
TÄHTI ovet ovat 2100 mm korkeita. Saatavana ovet 2600 mm asti kun valitset tuotteen LD16 DESIGN.
Seinän syvyys
Seinämän rungon syvyydet ovat 95 mm ja 120 mm.
Ääneneristävyys
LIUNE TÄHTI -ovi Rw 23 dB. Testit Helimäki Akustikot Oy.
Lisää Liune-ovien äänieristyksestä täältä.
Sähkövedot
Elementin rungossa on vakiona paikat sähkövedoille kaikissa runkosyvyyksissä. Tarkemmat tiedot alla olevasta taulukosta liittyen kytkimien ja pistorasioiden ominaisuuksiin. Sähkörasiat sijoitettavissa aina oven viereen elementissä.
Oven pinta
Vakiovärinä on maalattu valkoinen (NCS S 0502-Y). Kaikki sävyt tilauksen mukaan RAL- ja NCS-sävykarttojen mukaan. Lasien vaihtoehdot ovat kirkas tai opaali.
Heloitus
Liunen vakiovedin kuuluu ovitoimitukseen, muut vetimet valittavissa kohteen mukaan. Ovi toimitetaan asennusvalmiina eli vedin valmiiksi kiinnitettynä.
Karmi
Ovissa on vakiona valkoiset (NCS S 0502-Y) karmilistat, muut värisävyt on saatavana tilauksesta. Vakio karmisyvyys 121 mm 95 mm:n rungossa ja 146 mm 120 mm:n rungossa.
Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.
Tiivistys
Ovitoimituksen mukana tulee valkoinen soft -tiivistenauha pehmentämään oven ääntä sulkeutuessa. Liune ovissa on hyvä ääneneristävyys.
Varustelu
Ripustusmekanismit on valmiiksi kiinnitettynä elementtiin ja oveen. Työmaalla tehdään vain asennus, sillä tuotteet on kasattu jo tehtaalla. Ovi lukkiutuu kokonaan seinän sisään upotetulla vetimellä. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle ja karmeille, rullastot, valkoiset karmitulpat sekä oven säätöavain.
Suosittelemme ovelle hidastinta, sen voi valita tämän sivun Valitse lisätarvikkeet-valikosta. Hidastin tuo huomattavasti lisää käyttömukavuutta ja turvallisuutta, koska se pehmentää oven sulkeutumista. Hidastin on vain toiseen suuntaan koska Liunen ovet liukuvat kokonaan oven taskuun ja lukkiutuvat mekanismilla ja aukeavat manuaalisesti mekanismia painaessa oven päädystä. Mikäli et halua hidastinta, mutta haluat, että ovi pysyy tiukemmin kiinni, tilaa sulkijamekanismi täältä.
Mikäli haluat, että pariovesi aukeavat yhtäaikaisesti, lisää tilaukseesi parioven synkronointi.
Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa. Elementin levytykseen suosittelemme esim. Gyprocin Habitoa tai Erikoiskovaa kipsilevyä.
Toimitussisältö
- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Ovi (vedin ja kiinnikkeet kiinnitettyinä)
- Karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle ja karmeille, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin sekä säätöavain
Mitat
Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä.
Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.
Mukavia suunnitteluhetkiä Liune -objektien parissa!
Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400
Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.
LIUNE CAD -piirroskirjasto DWG
Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.
Liune dynamic block library 2022.dwg (13.5Mt)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -kirjasto mittapiirroksilla
LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB
Uusi Liunen ArchiCAD-objekti 1/2023
Käyttäjän opas GDL Liune kirjastolle.pdf
LIUNE VXZ -tiedostot (Vertex)
Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.
LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Ohjeistus BIM objekteille Autodesk RFA tiedostot
Ovien pintarakenteet Revit:iin
Pintojen esikatselu:
Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB
RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 vuoden takuu elementille
Onnistuneen pohjasuunnitelman aikaansaamiseksi on tärkeää hahmottaa perheen tottumukset ja tarpeet sekä kurkistaa hieman tulevaisuuteen.

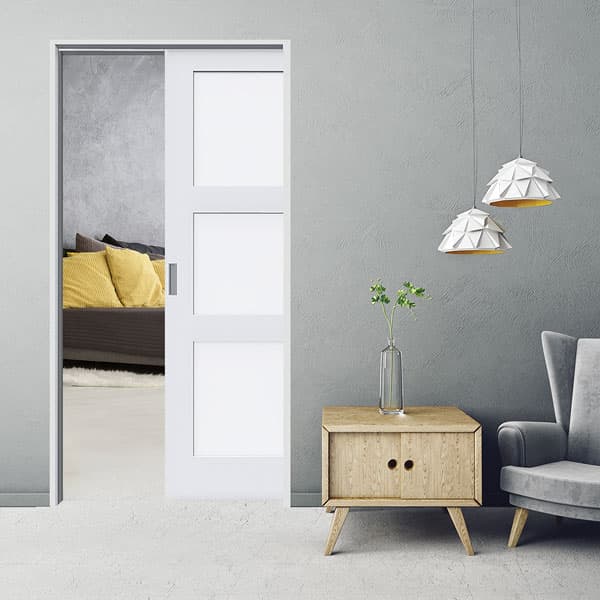

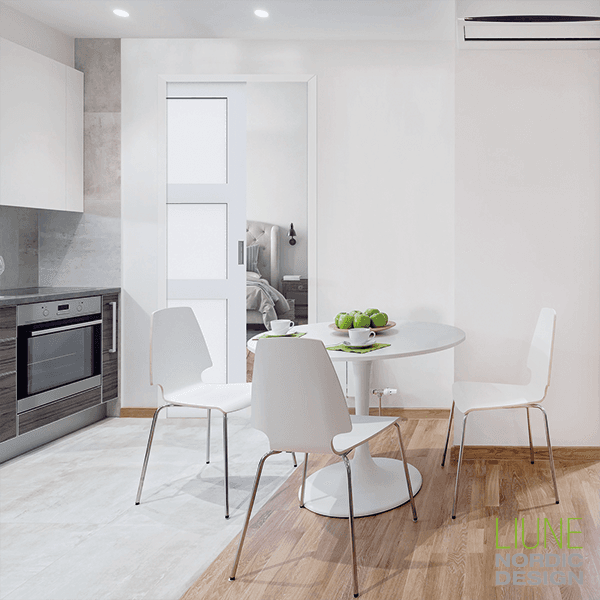

Kaunis peiliovi TÄHTI ovivaihtoehto on avaraan tilaan tai hieman kompaktiimpaan käyttöön jossa valo on hyvä maksimoida. Valo antaa meille energiaa; kun annat valon virrata tiloissa, saat maksimienergiat käyttöön. Valkoisena ja opaalin värisenä saatavan ovimallin ympärillä kulkee tyylikäs kehys, johon voit itse sommitella haluamasi määrän peilejä.

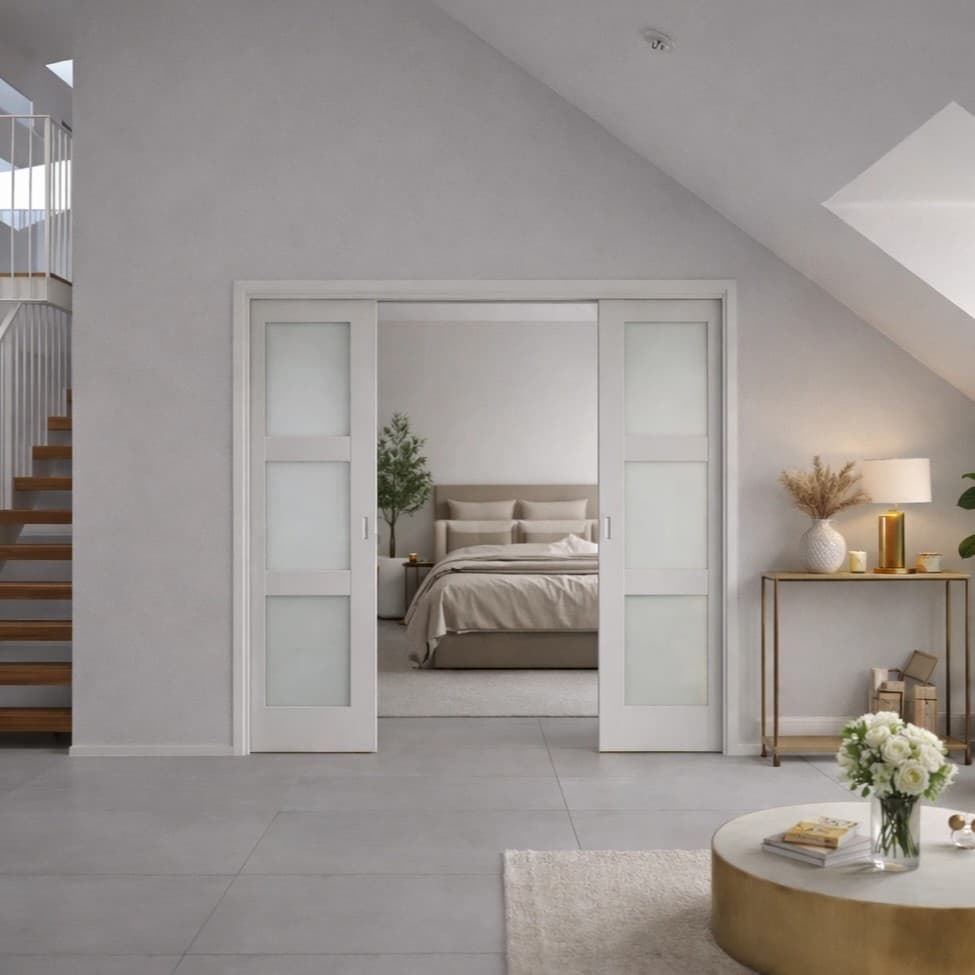

Toimitukseen kuuluvan lautapaketin avulla oveen saa yhdestä neljään peiliä. Kaunis seinän sisään liukuva väliovi sopii paitsi avariin tiloihin, myös esimerkiksi tuulikaapin oveksi. Kun tila yhdistyy toiseen niin, että valo tulvii kaikkialle, energia virtaa vapaasti. Oven lasi on opaalilasia, eli ns. maitolasia.
Vakiona TÄHTI-ovessa on upotettu Liunen kromivedin.
Toimitussisältö
- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Ovi
- Vedin
- Kannattimet
- Karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle ja karmeille, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin sekä säätöavain
Miten verkkokauppa toimii? Tilausohjeet täältä.
