TAIDE | LD20 by Lotta Sirén

Lotta Sirénin ainutlaatuinen tyyli on nyt ikuistettu Liunen taideoviin.

0,00

Loading...
Loading...

Kokonaishinta:

0,00

Rakenne
Ovirakenne on 27 mm paksu valkoinen laminaattiovi. Valitulla puolella on taideprintti ja toinen puoli on valkoinen.
Elementti on rakenneterästä, Ja rakenne on tehtaalla hitsattu. Elementti valmistetaan CE-merkityistä teräsprofiileista.

Oven leveys
710-1210 mm yksilehtiset ovet ja pariovien leveys 1434-2234 mm. Verkkokaupassa tunnistat pariovet leveyksistä, eli "Vapaa aukko" on esim.  1234 mm, 1434 mm tai 1834 mm.

Oven korkeus
TAIDE ovet ovat 2100 mm korkeita.

Seinän syvyys
Seinämän syvyys 92 mm kun runko on 66 mm rungossa.

Ääneneristävyys
Valitun ovimallin mukaisesti. Testit Helimäki Akustikot Oy.

Lisää Liune-ovien äänieristyksestä täältä.

Sähkövedot
Elementin rungossa on vakiona paikat sähkövedoille kaikissa runkosyvyyksissä. Tarkemmat tiedot alla olevasta taulukosta liittyen kytkimien ja pistorasioiden ominaisuuksiin. Sähkörasiat on sijoitettavissa oven viereen elementissä.

Oven pinta
Väri on maalattu valkoinen ja yhdistetty oven toisen puolen taidekuvalla, joka on irrotettavalla magneettilevyllä. Kuva rajautuu riippuen oven leveydestä. Taideteosten rajausmallit eri ovivaihtoehtoihin löydät tämän sivun välilehdeltä Esitteet, ohjeet ja EPD.

Rajausmalliesimerkki taideoven magneettiprintti Lotta Sirén

Heloitus
Vetimet valittavissa kohteen mukaan. Rullastot eli laakerirullat ripustetaan elementin liukukiskoon ja kannakkeet on kiinnitetty oveen jo tehtaalla kuten myös valittu vedin.

Karmi
Ovissa on vakiona valkoiset (NCS S 0502-Y) karmilistat, muut värisävyt saatavana tilauksesta. Vakiokarmisyvyys 92 mm 66 mm:n rungossa. Liune karmien mukana tulevat myös karmitulpat.

Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.

Tiivistys
Ovitoimituksen mukana tulee valkoinen soft -tiivistenauha pehmentämään oven ääntä sulkeutuessa. Liune ovissa on hyvä ääneneristävyys.

Varustelu
Ripustusmekanismit on kiinnitettynä jo elementtiin ja oveen. Työmaalla tehdään vain asennus, sillä ovessa on kaikki mekanismit asennettu ja elementti on hitsattu tehtaalla. Ovi lukkiutuu kokonaan seinän sisään upotetulla vetimellä. Ulkoneva vedin tai lukko vievät vapaasta kulkuaukosta noin 100 mm, joten tämä kannattaa huomioida oven leveyttä valitessa. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle ja karmeille, rullastot, valkoiset karmitulpat sekä oven säätöavain.

Suosittelemme ovelle hidastinta. Hidastin tuo käyttömukavuutta ja turvallisuutta, koska se pehmentää oven sulkeutumista. Hidastin on toiseen suuntaan koska Liunen ovet liukuvat kokonaan oven taskuun ja lukkiutuvat mekanismilla ja aukeavat manuaalisesti mekanismia painaessa oven päädystä. Mikäli et halua hidastinta, mutta haluat, että ovi pysyy tiukemmin kiinni, tilaa sulkijamekanismi.

Mikäli haluat, että pariovesi aukeavat yhtäaikaisesti, lisää tilaukseesi parioven synkronointi.

Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.



Toimitussisältö

  • Liunen elementti yksilehtiselle tai pariovelle (hitsattu runko)
  • Ovi (vedin ja kiinnikkeet kiinnitettyinä)
  • Karmit oviaukolle (määrämittaiset)
  • Ruuvit kipsilevylle ja karmeille, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin sekä säätöavain

Mitat

Mittakuva D20 LS

ESITTEET

Liune Door -esite PDF


Taideteosten rajausmallit PDF

PUU-LAMINAATTI_Siren_yksilehtinen.pdf

PUU_LAMINAATTI_Siren_pariovet.pdf

LASIOVI_Siren_yksilehtinen.pdf

LASIOVI_Siren_pariovet.pdf

MAGNEETTIOVET_Siren_yksilehtinen.pdf

MAGNEETTIOVET_Siren_pariovet.pdf


EPD-ympäristöseloste

Liune EPD


Ohje verkkokauppatilaukseen

Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.

OHJEET

Liune Door asukasohje PDF

Liune Door tuoteohje PDF

Liune Door asennusohje yksilehtinen ovi, elementti ja karmit PDF

AUTOMAATIO
- Tuoteohje PDF

PARIOVET
- Asennusohje PDF

SÄHKÖVEDOT
- Asennusohje PDF

WC-LUKKO
- Asennusohje PDF


Kaikki Aulis Lundell Oy:n esitteet löydät täältä.

Lataa käyttöösi ilmaiseksi Liunen BIM -suunnitteluobjektit kuten Revit, ArchiCAD, AutoCAD sekä pdf ja Vertex -tiedostot. Sivun sisällön katsominen edellyttää rekisteröitymistä. Käytämme rekisteröintitietoja ollaksemme yhteydessä sinuun jos sivun sisältö tai sen liitetiedostot ovat päivittyneet. Rekisteröityminen on sähköpostiosoitteesi.

Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä.

Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.

Mukavia suunnitteluhetkiä Liune -objektien parissa!

Liune BIM objektit


Lisätietoja info@www.liunedoor.com tai Kari Kotilaselta 050-3450371, kari.kotilainen@www.aulislundell.com.


Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.


LIUNE CAD -piirroskirjasto DWG

Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.

Liune dynamic block library 2022.dwg (13.5Mt)

User's guide Liune AutoCAD dynamic blocks.pdf




LIUNE DOOR PDF -kirjasto mittapiirroksilla

LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB

LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB

Liune saneerauselementit ilman vastakarmia 3 MB


Uusi Liunen ArchiCAD-objekti 1/2021

LIUNE GDL-kirjasto 2021.lcf

Käyttäjän opas GDL Liune kirjastolle.pdf


LIUNE VXZ -tiedostot (Vertex)

Liune elementit 66mm 4 MB

Liune elementit 95mm 4 MB

Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.


LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB


Ohjeistus BIM objekteille Autodesk RFA tiedostot

Liune REVIT USER GUIDE 2 MB


Ovien pintarakenteet Revit:iin

Pintojen esikatselu:

Texture: Birchupload/kuvat/Nut_200.jpgupload/kuvat/OakVeneer_200.jpgupload/kuvat/Pine_200.jpgupload/kuvat/PrintGlass_200.jpgupload/kuvat/PrintGlassMirrored_200.jpgupload/kuvat/SaunaWood_200.jpg

Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB


RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)

Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB

10 vuoden takuu

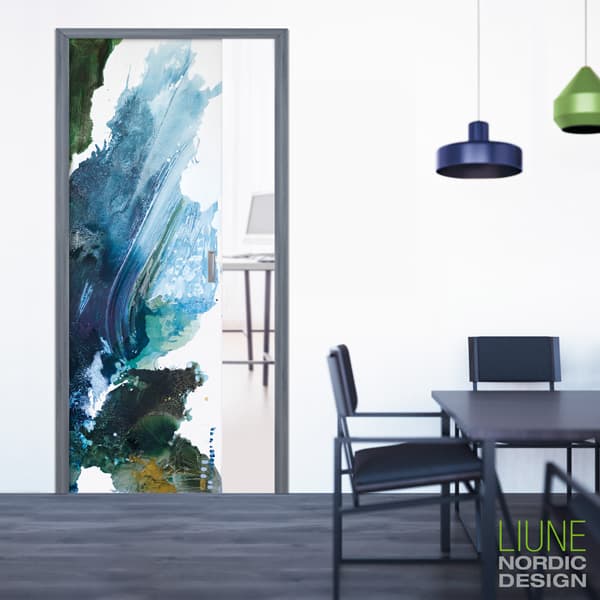

Lotta Sirén on itseoppinut taidemaalari, jonka ainutlaatuinen tyyli on ikuistettu Liunen taideoviin.

Oven kokoiset taideteokset tulostetaan korkealuokkaisella Backlight-lasertekniikalla massiivioveen niin että se on irrotettavalla magneettilevyllä. Kuvalevy on helppo irrottaa ja kiinnittää, joten sen voi halutessaan vaihtaa tai ottaa mukaan muuttaessa. Lue lisää Lotan mietteitä täältä.

Ulkoneva vedin tai lukko vievät vapaasta kulkuaukosta noin 100 mm, joten tämä kannattaa huomioida oven leveyttä valitessa.

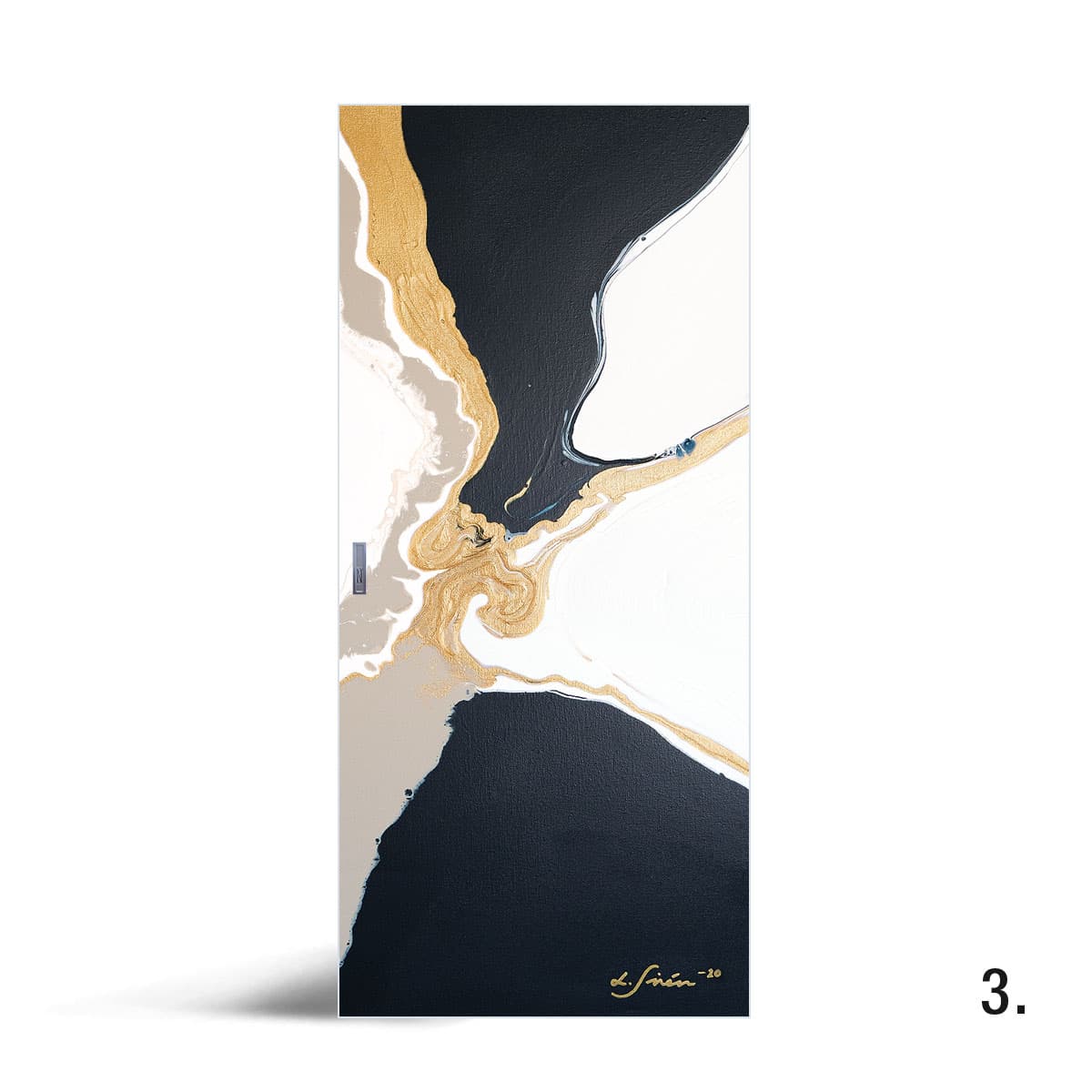

Printtivaihtoehdot Lotta Siren taide D20

Valitse oveen painettava kuva alasvetovalikosta. Kuvat ja numerot löydät kuvakarusellista tältä sivulta.

Näet kaikki Liunen taideovimallit myös täältä.

Toimitussisältö

  • Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
  • Ovi (vedin ja kiinnikkeet kiinnitettyinä)
  • Karmit oviaukolle (määrämittaiset)
  • Ruuvit kipsilevylle ja karmeille, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin sekä säätöavain

Miten verkkokauppa toimii? Tilausohjeet täältä.
