Calm | D18 Ljudteknisk dörr
Dörrhelhet, som ljudisoleringsklass är 25dB DnT, w (dB)32
0,00 €
Totalbelopp:
0,00 €
Liunes ljudtekniska dörr vars högkvalitativa struktur ger uttrymmet goda ljudtekniska egenskaper. Calm-dörrens uppmätta ljudisoleringsklass är 25dB (Rw=32dB)
Alla rum har ljudegenskaper. När man planerar för hur rummet ska användas, är det bra att ta hänsyn till även dörrens akustiska egenskaper och dess påverkan på utrymmet. Akustiken föds ur konstruktionerna, materialen, maskineriet och byggnadssätten. För att garantera önskade resultat, är det bra att ta hjälp av en expert. Liunes dörrmaterial är noggrant utvalda och vi kan erbjuda den bästa möjliga trivseln till ditt hem.
Helimäki Akustikot Oy har i sitt laboratorium undersökt Liune-dörrarnas ljudisoleringsförmåga. Där undersöktes även den vanliga släta svängdörrens ljudisoleringsvärden, som var Rw 14 dB.
Användning
Kan användas överallt i bostaden där man vill har bättre ljudtekniska egenskaper mellan rummen. Passar både vid nybyggnad och renovering.

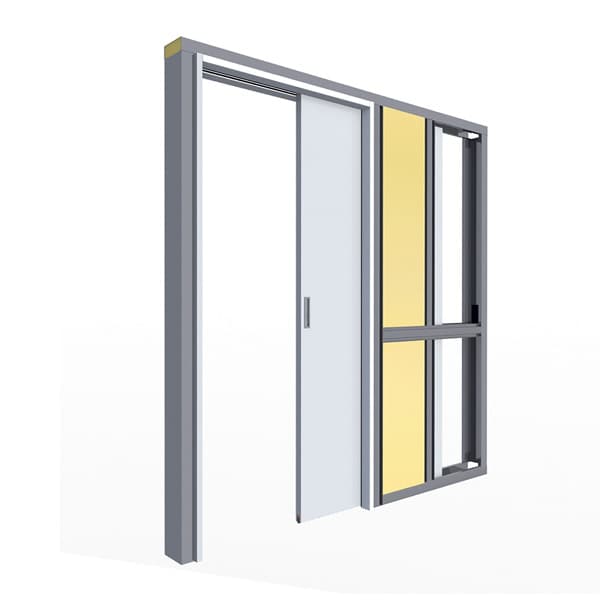

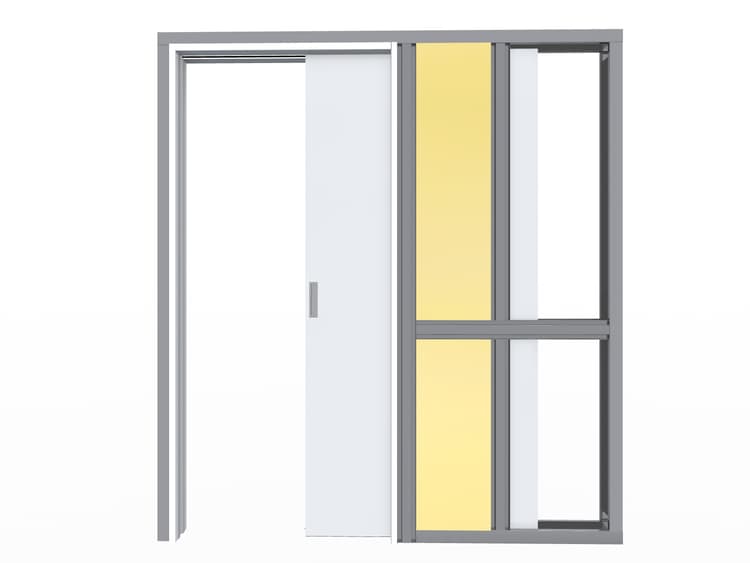

Konstruktion
Dörren är en mdf-baserad modern och hård dB-dörr. Dörrens är som standard försedd med abs-kantlister. Dörrbladets tjocklek är 25 mm. Elementet är av konstruktionsstål och är svetsad på fabrik. Elementet tillverkas av CE-märkta stålprofiler.
Dörrens bredd
Enkeldörrar, bredd 710-1010 mm.
Dörrens höjd
CALM dörrarna är 2100 mm höga.
Väggdjup
Väggens djup är 121 mm med en 95 mm stomme.
Ljudisolering
En ljudisolerande dörr med den uppmätta ljudisoleringsklassen 25 dB (laboratorievärde Rw 32d).
Eldragningar
Elementstommarna är förberedda med hål för eldragningar i alla stomdjup. Eldosor kan alltid placerad vid dörröppningen i elementet. Mer information om elementstommar och eldosor här.
Dörrbladets yta
Standardfärgen är målad vit (NCS S 0502-Y). Alla färgtoner enligt RAL- ja NCS-färgkartor är beställningsbara som tillbehör.
Beslag
Liunes draghandtag Luke hör till Calm-dörrleveransen. Dörren levereras installationsfärdig, d.v.s. draghandtaget är färdiginstallerad.
Täckkarm
Dörrarna har som standard vita specialtäckkarmar andra färgtoner kan beställas. Standardkarmdjup 121 mm på en 95 mm stomme.
Tröskel
Liune har ingen tröskel, dörröppningen är hinderfri. Liunes dB -dörr har en automatisk tätningströskel som nedsänkts när dörren stängs och förenar säkerhet med trivsel på ett diskret sätt.
Tätning
Motkarmen är försedd med en dB-tätningslist
Isolering
Ljudisolering med en akustikskiva i högsta brandklassen, A1 (EN 13501-1). Skivans kärna är av obrännbart stenull.
Utrustning
Upphängningsmekanismerna är färdiginstallerade i elementet och dörrbladet och dörren kommer färdig med draghandtag samt fästen. Dörrens färgton kan väljas fritt. Dörren stannar 50 mm ute ur väggfickan när dörren är inne i väggkonstruktionen, d.v.s. när dörren är öppen.
Garanti
Vi ger (10) tio års garanti på Liune Door -elementstommen. Detta förutsätter att installationsinstruktionerna har följts och att dörrarna används i privat bruk. Liune ger (2) två års garanti på dB-dörrar.
Mer information om ljudisolering
Leveransinnehåll
- Liunes element för enkel- eller pardörr (monterad)
- Dörrblad (draghandtag och fästen färdiga)
- Täckkarmar för dörröppningen (måttenliga)
- Skruv för gipsskivor och karmar, hjulupphängningar, vita karmplugg och dB-tätning för motkarmen samt en justeringsnyckel
Mått
Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.
Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.
Vi önskar dig trevliga designstunder med Liune -objekten!
Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.
LIUNE CAD -drawing library DWG
För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.
Liune dynamic block library 2022.dwg (13.5MB)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -bibliotek med måttritningar
LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB
Liunes ArchiCAD-objekt 1/2023
User guide for GDL Liune library.pdf
LIUNE VXZ -filer (Vertex)
Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.
LIUNE Revit RFA -filer, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Instruktionför BIM objekt Autodesk RFA filer
Dörrarnas ytstrukturer för Revit
Förhandsvisning av ytorna:
Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB
RFA 2012 filer (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
