Effect | D17 Melamindörr
Kostnadseffektiv lösning, stryktålig dörrhelhet
0,00 €
Totalbelopp:
0,00 €
En kostnadseffektiv och hållbar lösning, då melamindörren har färre lager än laminatdörren.
Dörrens standardfärg är vit, andra färger går att beställa.
Användning

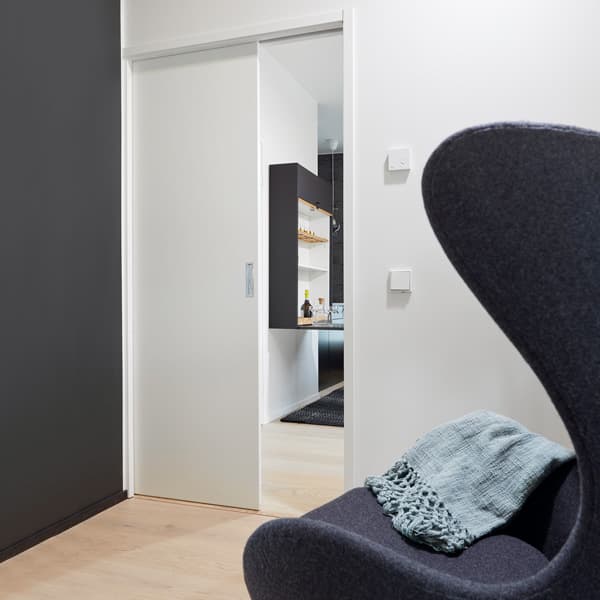

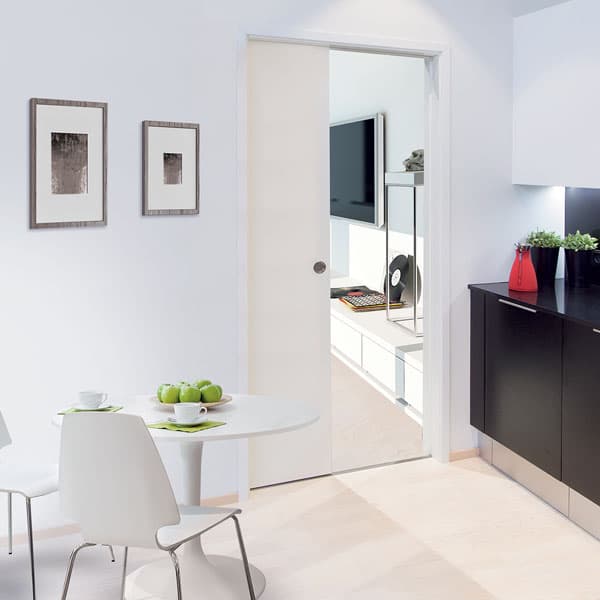

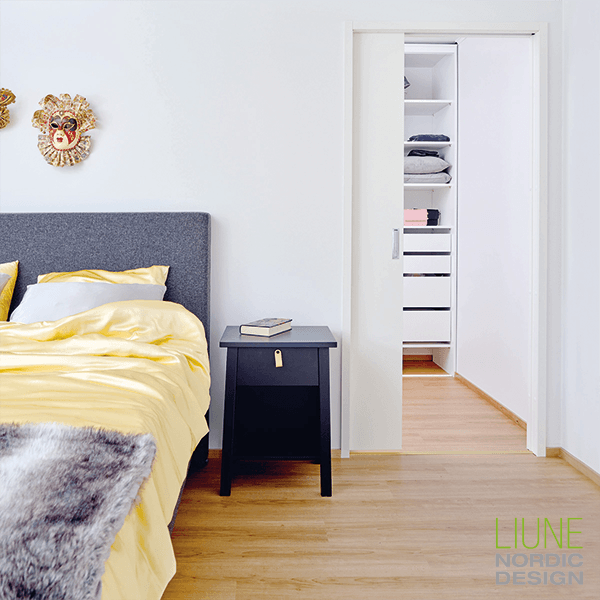

Kan användas i flera rum i bostäder, i vård- och kontorsmiljö. Passar både vid nybyggnad och renovering.
Konstrutkion
En slag- och reptålig dörr med en kärna av spånskiva. Dörrbladets tjocklek är 25 mm.

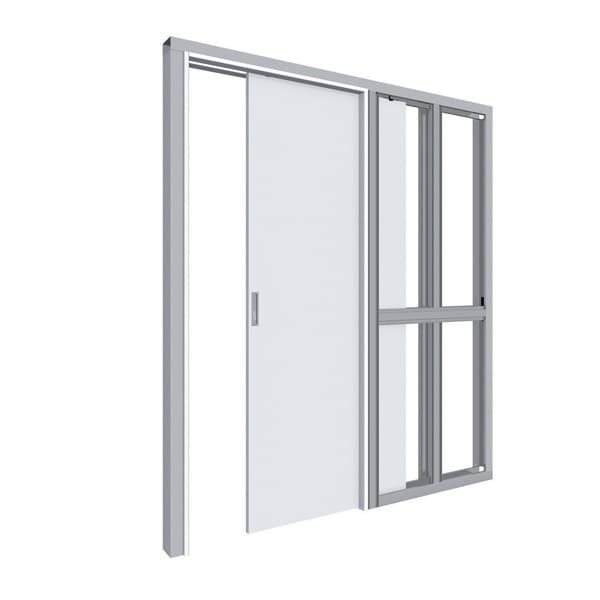

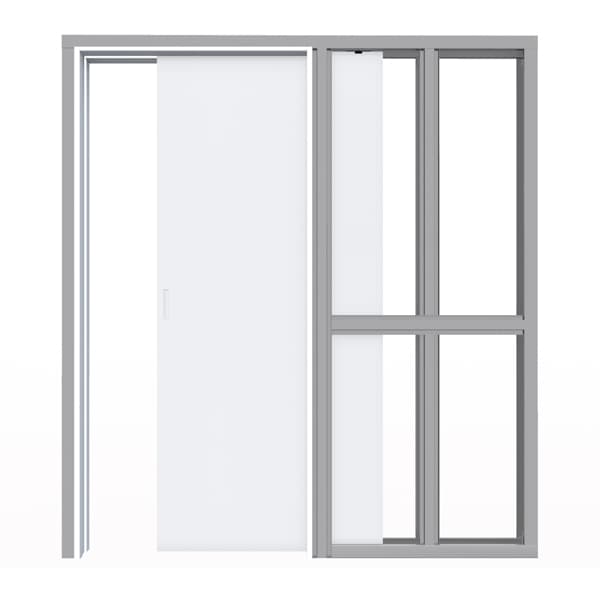

Elementet är tillverkad av konstruktionsstål och är svetsad på fabrik. Elementet tillverkas av CE-märkta stålprofiler.
Dörrens bredd
Enkeldörrarnas bredd är 610-1210 mm och pardörrarnas bredd 1234-2234 mm.
Dörrens höjd
EFFECT dörrarna är 2100 mm höga. Du kan få dörrhöjder upp till 2600 mm om du väljer Liunes LD16 DESIGN.
Väggdjup
Väggdjup blir 96 mm när elemententstommen är 70 mm och 146 mm med en 120 mm stomme.
Ljudisolering
LIUNE EFFECT -dörren Rw 22 dB. Tester utförda av Helimäki Akustikot Oy. Mer om Liune-dörrarnas ljudisolering här.
Eldragningar
Elementstommarna är förberedda med hål för eldragningar i alla stomdjup. Eldosor kan placeras ända vid dörröppningen i elementet. Mer information om elementstommar och eldosor här.
Dörrbladets yta
Standardfärgen är målad vit (NCS S 0502-Y). Alla färgtoner enligt RAL- ja NCS-färgkartor är beställningsbara som tillbehör.
Beslag
Liunes standard draghandtag hör till dörrleveransen och andra draghandtag är väljbara efter dörrmodell. Dörren levereras installationsfärdig, d.v.s. draghandtaget är färdiginstallerad.
Täckkarm
Dörrarna har som standard vita (NCS S 0502-Y) täckkarmar, andra färgtoner kan beställas. Standardkarmdjup är 121 mm i 95 stomme.
Tröskel
Liune har ingen tröskel, dörröppningen är hinderfri.
Tätning
Med dörrleveransen kommer ett vitt soft-tätningsband som dämpar dörrens ljud vid stängning. Liune-dörrarna har goda ljudisoleringsegenskaper.
Utrustning
Upphängningsmekanismerna är färdiginstallerade i elementet och dörrbladet. På arbetsplatsen behövs endast installation, då alla produkter är färdigmonterade redan på fabrik. Med infällda draghandtag kan dörren skjutas in helt och låsas inne i väggkonstruktionen. Med ett utanpåliggande draghandtag förlorar man ca. 100 mm av den fria dörröppningen. Med leveransen kommer dessutom skruv för gipsskivor och karmar, upphängningsrullar, vita karmplugg och en justeringsnyckel för dörrbladet.
Garanti
Vi ger (10) tio års garanti på Liune Door -elementstommen. Detta förutsätter att installationsinstruktionerna har följts och att dörrarna används i privat bruk.
Leveransinnehåll
- Liunes element för enkel- eller pardörr (monterad)
- Dörrblad (draghandtag och fästen färdiga)
- Täckkarmar för dörröppningen (måttenliga)
- Skruv för gipsskivor och karmar, hjulupphängningar, vita karmplugg och soft-tätning för motkarmen samt en justeringsnyckel
Mått
Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.
Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.
Vi önskar dig trevliga designstunder med Liune -objekten!
Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.
LIUNE CAD -drawing library DWG
För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.
Liune dynamic block library 2022.dwg (13.5MB)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -bibliotek med måttritningar
LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB
Liunes ArchiCAD-objekt 1/2023
User guide for GDL Liune library.pdf
LIUNE VXZ -filer (Vertex)
Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.
LIUNE Revit RFA -filer, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Instruktionför BIM objekt Autodesk RFA filer
Dörrarnas ytstrukturer för Revit
Förhandsvisning av ytorna:
Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB
RFA 2012 filer (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 års garanti för elementet
En kostnadseffektiv och hållbar lösning, då melamindörren har färre lager än laminatdörren. En slag- och reptålig dörr med en kärna av spånskiva.
Dörrens standardfärg är vit, andra färger går att beställa.
Leveransinnehåll
- Liunes element för enkel- eller pardörr (monterad)
- Dörrblad (draghandtag och fästen färdiga)
- Täckkarmar för dörröppningen (måttenliga)
- Skruv för gipsskivor och karmar, hjulupphängningar, vita karmplugg och soft-tätning för motkarmen samt en justeringsnyckel
