Time | D9 Klar glas
En klar glasdörr med svart rutnät. Tillverkad av härdat, 8mm tjockt säkerhetsglas
0,00 €
Totalbelopp:
0,00 €
Glas är en stor del av modern arkitektur. Den kreativa användningen av stora fönster, glasdörrar och andra element gör byggnaderna ljusa, luftiga och inbjudande.
Glasdörren är tillverkad av härdat, 8mm tjockt säkerhetsglas. När du väljer ett försänkt draghandtag, glider glasdörren helt in i väggkonstruktionen när dörren öppnas.
Välj i vilken del av byggnaden du vill ha glasdörrar och släpp loss fantasin. Glasdörrarna finns att beställa med matt yta, eller dekorerade med t.ex. geometriska eller naturnära mönster.
Användning
Kan användas till flera rum i hemmet, bl.a. vardagsrummet, köket, sovrummen, klädkammaren, kokvråt, hemvårdsrummet, barnrummen och hemmakontoret. Även hall och korridorer samt teknikrum kräver utrymme. Fungerar både vid nybyggnad och renovering.
Konstruktion
8 mm tjockt härdat säkerhetsglas. Följer RakMK F2 2001 bestämmelserna. Elementet är tillverkat av konstruktionsstål och är svetsad på fabrik. Elementet tillverkas av CE-märkta stålprofiler.
Dörrens bredd
Enkeldörrarnas bredd är 710-1210 mm och pardörrarnas bredd 1234-2234 mm.
Dörrens höjd
TIME dörrarna är 2100 mm höga.
Väggdjup
Väggens djup är 96 mm när stommen är 70 mm, 96 mm när stommen är 70 mm, 121 mm när stommen är 95 mm och 146 mm med 120 mm stomme.
Ljudisolering
LIUNE TIME-dörr Rw 17 dB. Tester utförda av Helimäki Akustikot Oy. Mer om Liune-dörrarnas ljudisolering här.
Eldragningar
Elementstommarna är förberedda med hål för eldragningar i alla stomdjup. Eldosor kan alltid placerad vid dörröppningen i elementet. Mer information om elementstommar och eldosor här.
Dörryta

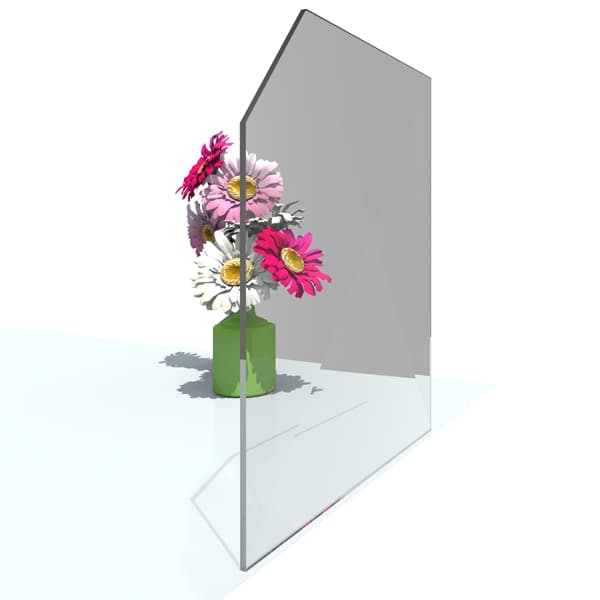

Färgalternativen är opal, klarglas och mörkgrå glas.
Beslag
Draghandtag väljs efter dörr. Hjulupphängningen, d.v.s. kullagerrullarna hängs i elementets rullskena och fästs i dörren.
Täckkarm
Dörrarna har som standard vita (NCS S 0502-Y) täckkarmar, andra färgtoner kan beställas. Standardkarmdjup är 121mm i 95 mm stomme. Med Liune karmarna medföljer karmplugg.
Tröskel
Liune har ingen tröskel, dörröppningen är hinderfri.
Tätning
Med dörrleveransen kommer ett vitt soft-tätningsband som dämpar dörrens ljud vid stängning. Liune-dörrarna har goda ljudisoleringsegenskaper.
Utrustning
Upphängningsmekanismerna är färdigmonterade i elementet och dörren. På arbetsplatsen görs endast installation, då produkterna är ihopmonterade redan på fabriken. Dörren kan låsas helt inne i väggkonstruktionen när draghandtaget är infällt. Ett utanpåliggande draghandtag minskar den fria dörröppningen med ca. 100 mm. Med leveransen kommer även skruvar för gips och täckkarmar, hjulupphängningar, vita karmplugg samt en justeringsnyckel för dörrbladet.
Vi rekommenderar mjukstängare till glasdörren. De ökar användarvänligheten och säkerheten nämnvärt, då dörren stängs mjukt. Mjukstängarna finns att beställa bland tillbehören i nätbutiken eller i extra menyn vid beställning av en dörrhelhet.
Om du vill att dina pardörrar öppnas samtidigt, lägg till synkronisering av pardörrarna i din beställning.
Garanti
Vi ger (10) tio års garanti på Liune Door -elementstommen förutsatt att installationsinstruktionerna har följts och att dörrarna används i privat bruk.
Hantera glas varsamt.
Glasdörren är av härdat säkerhetsglas som när den är installerad tål stora laster och stötar vinkelrätt glaset. När du installerar en glasdörr, var noga med att glasets kant inte rör vid hårda golv- eller väggytor. Glas får aldrig behandlas oförsiktigt. Kanterna är glaset svagaste punkt. Om glaset eller glaskanten utsätts för en skarp stöt, går glaset sönder i småbitar.
Om glasets kant spricker, får glaset inte användas p.g.a. den uppenbara risken att glaset går sönder under eller efter installationen. Enligt Finlands Planglasförenings regler är glastillverkaren eller vidareutvecklaren inte ansvarig för glasbrott som sker under eller efter installationen.
Glaset förvaras i sin transportförpackning fram till installationen.
Leveransinnehåll
- Liunes element för enkel- eller pardörr (monterad)
- Dörrblad (draghandtag och fästen färdiga)
- Täckkarmar för dörröppningen (måttenliga)
- Skruv för gipsskivor och karmar, hjulupphängningar, vita karmplugg och soft-tätning för motkarmen samt en justeringsnyckel
Mått
Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.
Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.
Vi önskar dig trevliga designstunder med Liune -objekten!
Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.
LIUNE CAD -drawing library DWG
För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.
Liune dynamic block library 2022.dwg (13.5MB)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -bibliotek med måttritningar
LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB
Liunes ArchiCAD-objekt 1/2023
User guide for GDL Liune library.pdf
LIUNE VXZ -filer (Vertex)
Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.
LIUNE Revit RFA -filer, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Instruktionför BIM objekt Autodesk RFA filer
Dörrarnas ytstrukturer för Revit
Förhandsvisning av ytorna:
Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB
RFA 2012 filer (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 års garanti för elementet
En klar glasdörr med svart rutnät. Glas är en stor del av modern arkitektur. Den kreativa användningen av stora fönster, glasdörrar och andra element gör byggnaderna ljusa, luftiga och inbjudande.
Glasdörren är tillverkad av härdat, 8mm tjockt säkerhetsglas. När du väljer ett försänkt draghandtag, glider glasdörren helt in i väggkonstruktionen när dörren öppnas.
Leveransinnehåll
- Liunes element för enkel- eller pardörr (monterad)
- Dörrblad (draghandtag och fästen färdiga)
- Täckkarmar för dörröppningen (måttenliga)
- Skruv för gipsskivor och karmar, hjulupphängningar, vita karmplugg och soft-tätning för motkarmen samt en justeringsnyckel
